中頻爐用水冷電纜

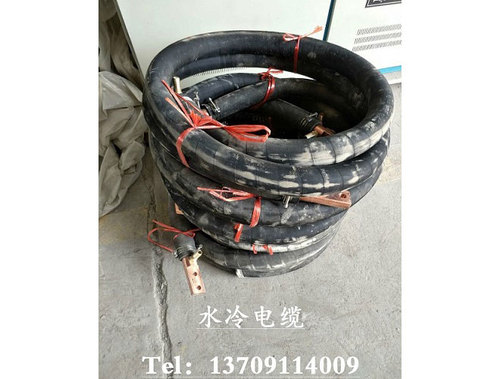

水冷電纜采用編織軟銅絞線穿在兩端封焊的夾布橡皮套管內并通水冷卻;也有采用空心鍍鋅銅質蛇管外護橡套、內通水冷卻的內水冷電纜。采用水冷電纜時，應特別注意電流透人深度對截面利用率的影響，單純地擴大心線線徑非但不能充分地利用有效截面，而且有時會導致網路感抗增加。

值得指出，無論何種結構的載流導體，盡可能縮短其相(往回線)間距離是降低網路電抗(電壓損失)的關鍵。各種母線的支撐物最好用(頻率高時則必須用)非磁性材料制造。

實際工作中，為節省用銅量，-般都采 用水冷母線(平板、管式和電纜等)， 前述平板式母線條側面加焊水冷銅管即成水冷母線。水冷母線的載流量通常與其容許電流密度和經濟電流密度有關。所謂容許電流密度系指母線采用水冷后，確保其出口水溫不超過容許值時的最大電流密度;所謂經濟電流密度系指考慮到所有其他因素(主要是有功損耗)在內的電流密度。兩者數值相差懸殊，對水冷銅管而言，容許電流密度最大可達80~ 120安/毫米2，而經濟電流密度往往只選20安/毫米2左右，如果輸電線路很長，則還應選得更小一點。請注意，這里所說的電流密度都是指考慮了電流透入深度后的實際截面積而言的，不能按導體的標稱截面積去計算電流密度。此外，這里討論的允許電流密度和經濟電流密度的關系，適合于所有通水冷卻的銅制零件(如感應器等)。
