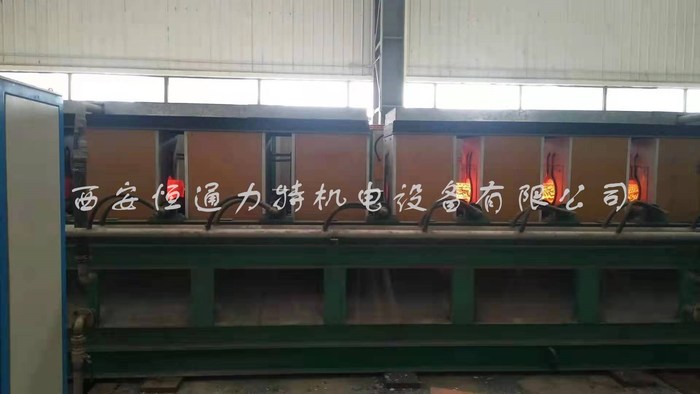

中頻爐加熱生產線

長棒料中頻爐加熱生產線形式，控制臺由PLC和一臺工控計算機組成。其主要功能為：

二臺電源的開、停控制，顯示及功能調節。

顯示工件實際溫度，控制溫度及功率閉環。

控制傳送裝置速度調整及快速出料動作.

電路保護，水壓監測報警.

手動、自動兩種操作控制方式及緊急停止按鈕。

  測溫、閉環、電控均采用計算機控制或監控，并配置記憶儲存打印功能。顯示屏可直觀的顯示和記憶儲存料溫、工序狀態、生產時間、生產數量、電源及控制系統故障等。

1.機械部分

工件加熱流程為：人工將工件放到料臺上按時間節拍自動翻料裝置將料翻到進料輥輪組上----工件送入加熱感應器加熱----測溫----保溫----工件頭部進入快速出料裝置出料。

2.傳送裝置由變頻器、電機、減速機、鏈條、鏈輪等組成，其傳送速度為1-10米/分范圍之內，傳送裝置設置于料架下面，并予以防塵、密封。

3.傳動輪組件

感應器內傳動輪用鋼玉加鑲不銹缸環制作。

4.機架

機架為型鋼焊接結構，穩定性好，強度高。為運輸方便，機架設計為四段，即送料段、加熱段、保溫段和出料段。機架有防護罩。
