感應線圈內部為通水冷卻。在線圈外面焊有多列銅螺栓，通過多個絕緣撐條將線圈固定。我公司感應線圈的制作有嚴格的工藝要求：繞制→整形→酸洗→鈍化→浸漆→包扎云母帶（人工）→包扎玻璃絲帶（人工）→浸漆→皂化→烘烤→干燥等，經過2倍于常規壓力的水壓（6MPa）實驗歷時15分鐘無滲漏才可裝配。感應線圈的外層用粉云母帶2/3層疊壓包扎，然后使用H級絕緣漆真空浸漆，獨特的自動控制烘爐工藝曲線烘烤。絕緣層的耐壓大于8000V。感應線圈由焊接在其外圓周的數列螺栓和絕緣撐條固定。線圈固定后，其匝間距誤差不大于2mm。在線圈的上部和下部設有不銹鋼制水冷圈,目的是使?fàn)t襯受熱均勻，延長其使用壽命。在線圈外面，沿周邊均布弧形導磁體，這些導磁體由0.3mm硅鋼片迭成，并用不銹鋼制夾板夾緊。其弧形截面緊貼感應線圈外側，可以最大限度的約束線圈向外發散的磁場，減少外磁路磁阻。并在機械上使線圈獲得徑向定位。
線圈和導磁體裝在一個由型鋼焊成的鼠籠式框架結構內，稱為活動爐體，在傾爐減速機轉動下，活動爐體可以作95度傾轉，以倒出熔化好的金屬液。電爐的爐襯是在生產現場打結和燒制的（用戶負責），爐襯分為二層，靠近爐料的一層由石英砂燒結而成,靠近線圈側為一層10mm厚的耐火膠泥，這種耐火膠泥具有很高的耐熱性，當鐵水漏過石英砂層后，它能在一定時間內對線圈起保護作用，并且在拆除舊爐襯時可以保護感應線圈不受沖擊。
磁軛

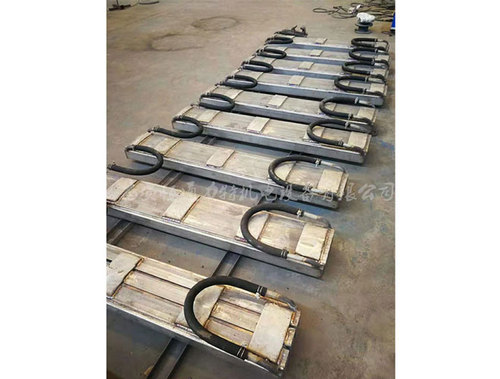

磁軛采用武鋼高導磁率冷軋硅鋼片制造。硅鋼片采用取向片子，厚度為0.27mm。磁軛采用仿形結構，其內弧面的弧度與感應線圈的外圓弧度相同，使磁軛可以緊貼感應線圈外側，覆蓋率60%左右，最大限度的約束線圈向外發散的磁場，減少外磁路磁阻。漏磁約為15％；不會造成因爐體漏電而對操作人員有所影響。
磁軛由二側的不銹鋼板和不銹鋼夾件夾持，焊接固定。在二側的不銹鋼板上焊
有紫銅冷卻水管，用于冷卻磁軛。冷卻水管可以承受0.45Mpa水壓，15min內無泄漏。磁軛總裝后，彎曲度不大于4mm，理論中心線與實際中心線偏差不大于3mm。
A. 爐架：
爐架分活動和固定二部分。
活動爐架用于安裝感應線圈和磁軛，采用鋼殼結構?；顒?dòng)爐架頂部的操作平臺采用了加厚鋼板以提高爐架的強度和承重能力。
活動爐架的底部有固定法蘭，用于聯接爐襯快速推出裝置。
固定爐架安裝在地基上，用于承載活動爐架。固定爐架的上部有傾轉軸和活動爐架相聯，在傾爐油缸的頂推下，可以使活動爐架向前傾轉95°。在傾爐油缸的底部，裝有防破裂限速切斷閥。在傾爐過程中，如果油管破裂，防破裂限速切斷閥將動作，關閉油缸的回油油路，使電爐停在原位。爐架部分在設計時預留了很大的安全系數。保證爐架具有足夠的剛度，在承載最大裝料量時運行平穩。
